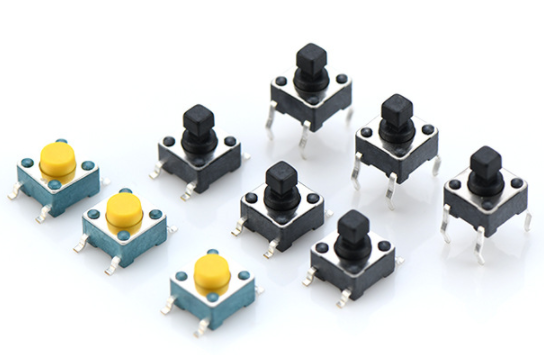

微型輕觸開關指標和檢測

目前主流的輕觸開關都使用錫磷青銅作為銅件材料。錫磷青銅合金外觀呈紫紅色，最大的特點就是其抗疲勞強度非常高，彈性極強，耐腐蝕、抗氧化性能出色?？寡趸㈨g性強、銅片厚、少鉚接，是判斷輕觸開關質量的四大指標。

微型輕觸開關檢測指標

1、微型輕觸開關銅片厚：提升電流通過能力，減少銅件自身的電阻;

2、微型輕觸開關抗氧化：不生銹，減少因銹蝕造成的電阻增大及發熱問題;

3、微型輕觸開關少鉚接：最好是整體一片銅件，進一步減少鉚接部分?jǐn)嗔鸭般T釘發熱情況;

4、微型輕觸開關韌性強：特別是應用于輕觸開關與耳機插座部分，不易變形，使輕觸開關與耳機插座長期使用，也能保持合適的夾緊力，確保插套與插頭緊密聯接，減少電弧。

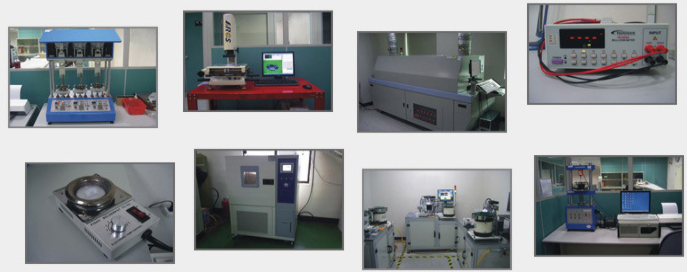

微型輕觸開關出貨前檢測項目

一、檢測輕觸開關按力

在輕觸開關手柄的頂端面中央，按輕觸開關動作方向均勻地施加靜負荷，并測量兩次，取其平均值。測量誤差應不大于15%。輕觸開關的按力應在元器件規格書規定的范圍內。

二、檢測輕觸開關耐壓

將AC250V(50Hz有效值)的試驗電壓加在開關相鄰而不相接的接點間以及接點與其他金屬件之間，保持1min.試驗期間應無擊穿、飛弧、損傷、閃爍等現象，且漏電流不超過0.5mA。

三、檢測輕觸開關行程

在輕觸開關手柄的頂端面中央，按輕觸開關動作方向均勻地施加允許的最大按力，用游標卡尺測量行程，測量誤差不大于15﹪.輕觸開關的行程應在元器件規格書規定的范圍內。

四、檢測輕觸開關可焊性

將焊接部位浸過助焊劑后，沿軸線方向浸入240~245℃的Sn96.5 Ag 3Cu0.5(RoHS物料)、235±5℃的Sn63pb37(非RoHS物料)的熔融焊錫槽中2~3s，本體距熔融焊料1.5mm，然后用3-10倍放大鏡觀察，浸入部分應上錫明亮、光滑，只允許有少量分散的如針孔不浸潤或弱浸潤之類的缺陷，且這些缺陷不出現在同一位置。

五、檢測輕觸開關絕緣電阻

在開關相鄰而不相接的接點間以及接點與其他金屬件之間施加電壓DC250±15V，測量誤差應不大于10﹪。絕緣電阻應大于100MΩ。

六、檢測輕觸開關耐焊接熱

將試樣引腳浸過助焊劑后，沿軸線方向浸入265±5℃的Sn96.5 Ag 3Cu0.5(RoHS物料)、260±5℃的Sn63pb37(非RoHS物料)熔融焊錫槽中5±0.5s，本體距熔融焊料1.5mm。開關應能經受耐焊接熱試驗作用，試驗后，在正常條件下恢復30分鐘，開關應能動作，電路轉換應正常，引腳應無機械損傷，外觀應無明顯變化。

七、檢測輕觸開關引腳強度

取開關一根引腳，使樣品處于正常安裝位置，沿引腳軸向方向施加9.8N的拉力，時間為10±1S.試驗后，引腳應無脫落、破損、開關應能動作。

八、檢測輕觸開關外觀尺寸

輕觸開關各部件加工良好，表面無銹蝕、油污及其他可見損傷;引腳電鍍良好、無銹跡、無氧化、無折斷、無彎曲;按鍵部分應光滑、無毛刺、無突起，與本體結合牢固無松動;開關表面數字或字母標識清晰、完整。開關的結構、安裝尺寸、外形尺寸應符合元器件規格書要求，開關尺寸公差要求±0.2mm。

九、檢測輕觸開關功能動作

通以符合規格書規定的額定電壓和額定電流，通過指示燈來檢查電路的通斷情況，也可以使用接觸電阻試驗方法來檢查。開關的通斷應準確、清晰，操作循環開關動作應順暢、無卡滯現象，電路轉換正常。

十、檢測輕觸開關接觸電阻

用毫歐表測量開關觸點接通時的電阻值;有爭議時按國標規定加直流20mV(測試回路的開路電動勢)，100mA，測引出端的電壓降，推算出接觸電阻。輕觸開關要求≤0.03Ω。
