金屬按鈕開關接線方式

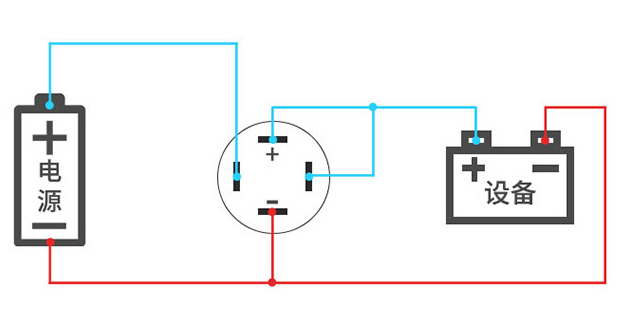

（1）金屬按鈕與設備同步通電方法，電源正極(L)與負極（N）接開關兩個NO腳輸入；開關兩個IN分別接設備的正極（L）和負極（N）輸出端；

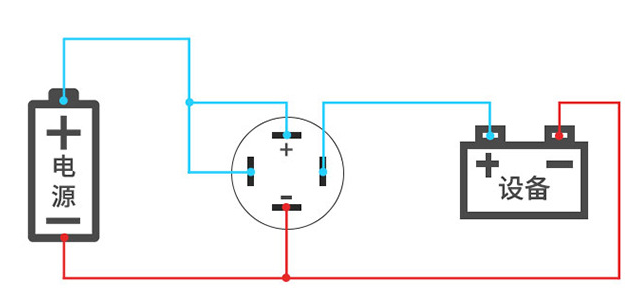

（2）金屬按鈕開關LED燈常亮
16/19mm金屬按鈕開關接線

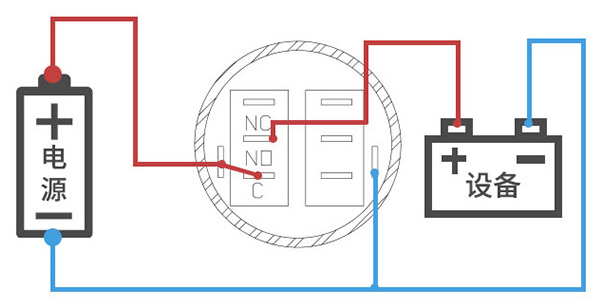

（1）LED燈按下亮，帶燈開關接常開NO

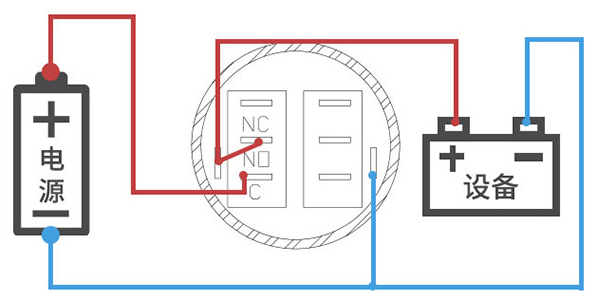

（2）通電情況下，LED燈常亮，帶等開關接常開NO
22/25/30/40mm金屬按鈕開關接線方法

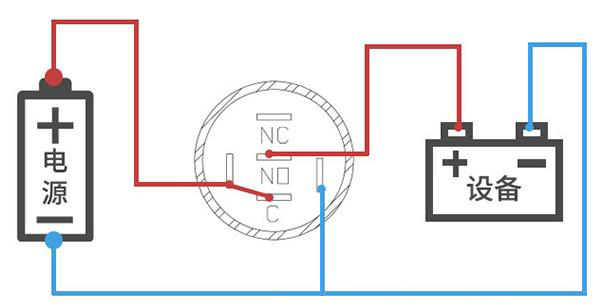

（1）LED燈按下亮，帶燈開關接常開NO

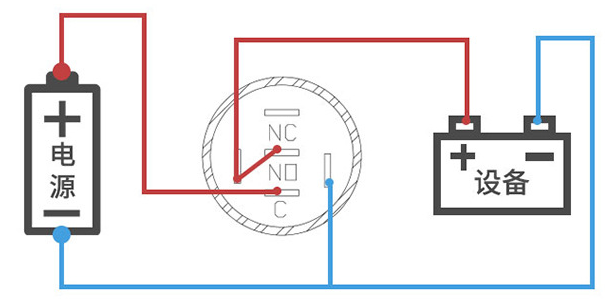

（2）通電，LED燈常亮，帶燈開關接常開NO

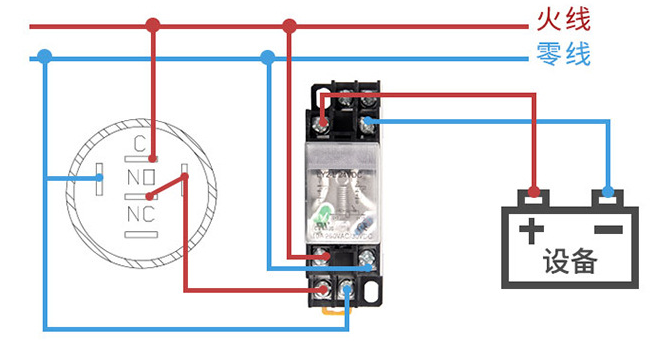

汽車摩托車上接大電流外加繼電器接線圖
（注：一般情況下，在汽車摩托車上的電路接法均需要外接繼電器，從而保護開關使用壽命）
