流量開關的工作原理

流量開關，有時也被稱為流量傳感器或流量指示器，是用于監測通過管道，系統或回路中的液體，空氣或其它氣態介質流量的裝置。這些開關或傳感器可用于監控給定時間段內的流量，或設置為連續監控總流量。

具體來說，流量開關的工作原理可以分為以下幾種類型：

1. 水流量開關：當水流開關內有水流動，水流量≥1.0L/min時，水流開關內的磁芯受水流推動產生位移，磁芯位移帶動磁源產生磁控作用使水流開關輸出“通”信號。

2. 熱導式流量開關：基于熱傳遞原理設計。與介質接觸的探頭內部置有發熱和感熱模塊，由于介質的流動會帶走部分熱量，隨著介質流速的增加，它對發熱的傳感器產生冷卻作用。流速越高，冷卻越多。兩個模塊之間溫差的減小表明流速超過了用戶可調節的設定點。當流速下降時，冷卻減少，這會導致溫差增加。溫差與流速成反比。感熱模塊將這部分溫差信號轉化成電信號，再通過處理器轉換成對應的模擬量信號，熱導式流量開關就是通過這個信號對介質的流速進行顯示及控制的。

3. 擋板式流量開關：由鉸鏈?zhǔn)交驈椈墒綐~構成，可與流經管道的介質直接接觸。當介質以目標速率（或設定值）流動時，槳葉保持在原位。

流量開關怎么設置參數

設置流量開關的參數通常需要根據具體的設備和應用場景來確定。以下是一些常見的設置步驟：

1. 確定流量開關的類型：電子式流量開關的原理有很多種，像渦輪式的、電磁式的、熱式的、超聲波式的等等。不同類型的開關可能需要不同的設置方法。

2. 確定流量開關的設定值：所有流量開關的共同點是，當流量達到開關的設定值時，它可以打開或關閉電路觸發一個動作：不管是打開或關閉水泵，還是觸發警報。例如，消防泵的啟動方式主要有：出水干管上設置的低壓壓力開關、高位消防水箱出水管上設置的流量開關等。

3. 根據具體設備進行設置：例如，對于熱導式流量開關，需要把棕色和黑色接上24V直流的電源； 水龍頭防水，觀察消防流量開關表上顯示數值是否達到20%，達到20%時紅燈會亮，然后輸出端會由常開變成常閉。

在設置過程中，如果遇到問題，建議參考設備的用戶手冊或聯系廠家進行咨詢。

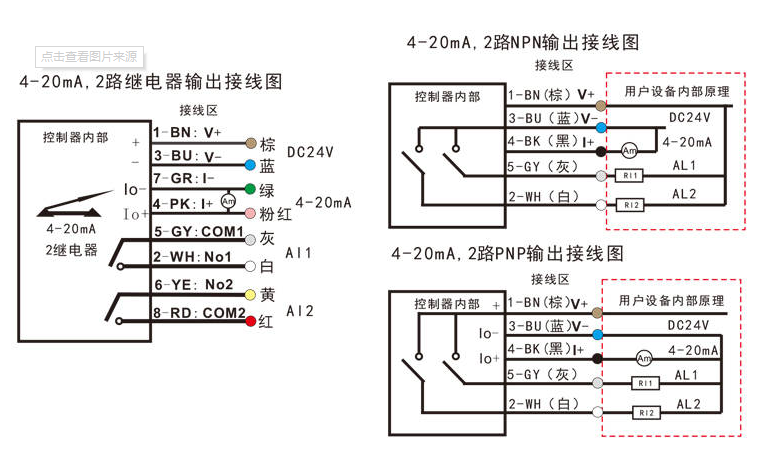

流量開關怎么接線

流量開關的接線方法因設備類型和應用場景而異，但以下是一些常見的步驟：

1. 首先，確定您的流量開關的類型。流量開關分為機械式和電子式兩種。機械式流量開關是通過測量靶根據管道流量大小產生移位，依靠彈簧的平衡力產生平衡，再通過磁耦合系統傳到指定系統，從而產生流量的監測和控制。而電子式流量開關則是通過電路板等電子元器件實現對流體的監測和控制。

2. 對于水流開關，兩個端子接線就是一個接正一個接負。接線端需要用萬用表測，四個端子中兩個是常開兩個是常閉，一般接的是常閉。安裝位置在機組出水側，原理是當冷卻水系統出現故障時，如果水流停止，則會導致機組溫度上升，影響機組正常運轉。

3. 對于消防流量開關，其六根線分為三對：一對線連接24V電源（就近?。?，一對線連接聯鎖啟動消防泵（即直接布線到泵控制柜），還有一對線連接停泵線。但是鑒于消防規則，泵不能自動停泵，應由有管理權限人員根據火災撲救情況手動停泵，所以這對線不接、不布線。

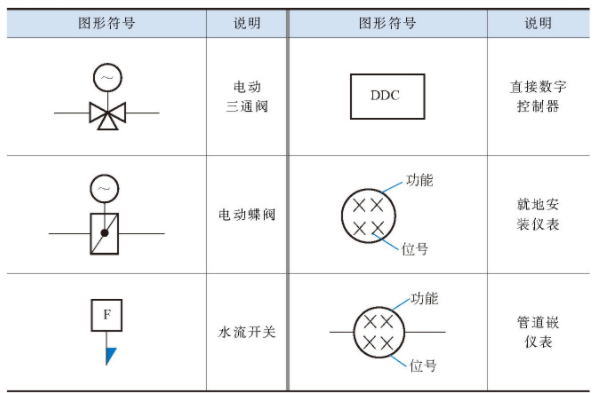

流量開關圖例符號
