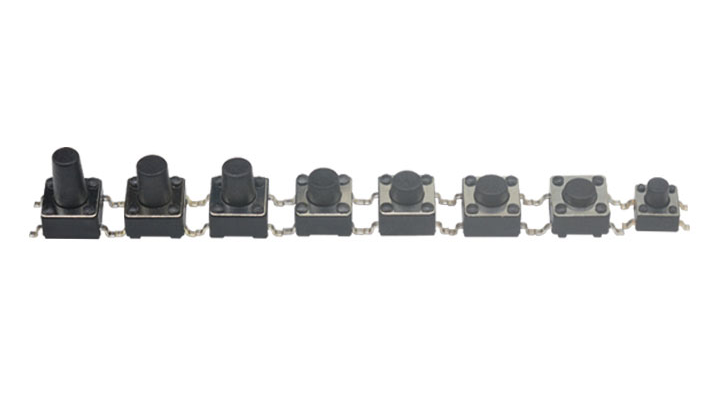

輕觸開關連接技術全解析:從原理到應用的深度指南
二腳輕觸開關(單刀單擲):作為最基礎的開關類型,二腳輕觸開關僅有兩個引腳,其連接邏輯簡潔明了。在實際應用中,將電源正極導線與其中一個引腳相連,另一個引腳則與負載設備(如 LED 燈、小型電機)的輸入端相接,負載的輸出端再與電源負極形成閉合回路。以簡易手電筒電路為例,通過這種連接方式,按下開關即可點亮 LED 燈,松開則熄滅,實現最基礎的電路通斷控制。
三腳輕觸開關(單刀雙擲):三腳輕觸開關包含一個公共引腳(COM)以及常開(NO)、常閉(NC)兩個功能引腳。在連接前,需借助萬用表的電阻測量功能精準識別各引腳:未施加外力時與公共引腳導通的為常閉引腳,按下開關后導通的則為常開引腳。典型應用場景如音量調節電路,將音頻信號源連接至公共引腳,常開引腳與高音量放大電路相連,常閉引腳與低音量放大電路相連,通過開關的按壓實現音量檔位的切換。
四腳輕觸開關(雙刀單擲):四腳輕觸開關內部集成兩組獨立的觸點單元,可實現兩條電路的同步通斷控制。連接時,將兩組電源線路分別焊接或插接至兩組觸點的輸入端,對應的負載線路則連接至輸出端。在立體聲耳機的控制電路中,四腳輕觸開關能夠同時控制左右聲道的音頻信號傳輸,確保聲音輸出的一致性與穩定性。
焊接連接:焊接是輕觸開關最常用的連接方式,適用于固定安裝的電子設備。在焊接過程中,需嚴格控制電烙鐵的溫度(建議保持在 300℃ - 350℃)與焊接時間(不超過 3 秒),避免因溫度過高或時間過長導致引腳脫焊或內部元件損壞。同時,選用合適的焊錫絲(如含錫量 63%、鉛含量 37% 的共晶焊錫)與助焊劑,能夠有效提高焊接質量,降低接觸電阻。
插接連接:對于需要頻繁拆卸或模塊化設計的設備,插接連接方式更為便捷。通過將輕觸開關的引腳插入對應的插座或排線接口,可快速完成電路連接。在選擇插接端子時,需確保其與引腳的尺寸匹配,并具備良好的機械強度與電氣接觸性能,以防止因震動或外力拉扯導致接觸不良。
額定電壓與電流:額定電壓與電流是衡量輕觸開關負載能力的關鍵指標。常見的輕觸開關額定電壓范圍為 DC 5V - 24V,額定電流在 50mA - 500mA 之間 。在電路設計中,務必確保實際工作電壓與電流不超過開關的額定值,否則可能引發觸點氧化、過熱甚至火災等安全隱患。例如,在設計一款智能手環的充電電路時,若選用額定電流僅為 100mA 的輕觸開關,而實際充電電流達到 200mA,長期使用將導致開關損壞。
接觸電阻與絕緣電阻:接觸電阻反映了開關導通時的導電性能,理想狀態下應低于 50mΩ。接觸電阻過高會導致電能損耗增加,甚至影響設備的正常工作。絕緣電阻則體現了開關在斷開狀態下的絕緣性能,通常要求大于 100MΩ,以防止電路短路。在潮濕或粉塵環境中使用時,需特別關注絕緣電阻指標,選擇具備防水防塵功能的輕觸開關。
操作力與行程:操作力指的是按下開關所需的力度,一般在 100gf - 500gf 之間 。操作力的大小直接影響用戶的使用體驗,對于消費電子產品(如手機按鍵),通常將操作力設置在 200gf - 300gf,以確保操作的舒適性與靈敏性;而在工業控制設備中,為避免誤觸,操作力可能會提高至 400gf 以上。行程是指按鍵按下時的位移距離,合適的行程(通常在 0.1mm - 1.5mm)能夠提供清晰的操作反饋,同時保證開關的使用壽命。
機械壽命:機械壽命以開關的按壓次數來衡量,優質的輕觸開關使用壽命可達 50 萬次 - 100 萬次以上 。在高頻使用場景(如游戲手柄、工業控制按鈕)中,應優先選擇機械壽命長的產品,以降低維護成本與設備故障率。
電氣安全規范:在進行輕觸開關連接前,務必確保電源已斷開,避免帶電操作引發觸電事故。同時,嚴格按照電氣圖紙與說明書進行連接,防止電路短路或接錯引腳導致設備損壞。
焊接工藝要求:焊接過程中,需佩戴防靜電手環,防止靜電對敏感元件造成損害。使用合適的焊接工具與材料,確保焊點飽滿、光滑,無虛焊、冷焊等缺陷。焊接完成后,需對電路板進行清洗,去除殘留的助焊劑,防止其對電路造成腐蝕。
測試與調試:連接完成后,需對電路進行全面測試,包括通斷測試、電壓電流測試、功能測試等。使用萬用表、示波器等專業儀器檢測電路參數,確保各項指標符合設計要求。在發現問題時,需仔細排查連接線路,逐一排除故障。
