光電開關的特性

光電開關由光發射器和光接收器組成，廣泛應用于各種自動控制電路中。它具有無機械磨損、無電火花、無接觸、安全可靠的特點。

光電開關是一種傳感器，它將發射端和接收端之間光強的變化轉化為電流的變化，達到檢測的目的。由于光電開關的輸出電路和輸入電路是電絕緣的(即電絕緣的)，所以它可以應用于許多場合。利用集成電路技術和表面貼裝技術制造的新一代光電開關器件具有延時、展寬、外同步、抗干擾、高可靠性、工作區域穩定和自診斷等智能功能。這種新型光電開關是采用脈沖調制的主動光電探測系統型電子開關。它使用的冷光源包括紅外光、紅光、綠光、藍光等。它能快速、非接觸地控制固體、液體、透明體、黑體、軟體、煙霧等各種物質的狀態和作用。沒有損壞。本發明具有體積小、功能多、使用壽命長、精度高、響應速度快、檢測距離長、抗光、電、磁干擾能力強的優點。

圖1是示出反射式光電開關的工作原理的框圖。在圖中，振蕩電路產生的調制脈沖通過反射電路后，發光管G1發射光脈沖。當被測物體進入光接收器的作用范圍時，反射光脈沖進入光電晶體管DU。光脈沖在接收電路中解調成電脈沖信號，經放大器放大，同步選通整形，通過數字積分或RC積分消除干擾，最后觸發驅動器延時(或不延時)輸出光電開關控制信號。

光電開關一般具有良好的返回特性，因此即使被測物體在小范圍內晃動，也不會影響驅動器的輸出狀態，從而使其處于穩定的工作區域。同時，自診斷系統還可以顯示受光狀態和穩定工作區域，隨時監控光電開關的運行。

特征 (1)測試距離長。與感應式接近開關相比，光電開關可以獲得更長的測試距離。

(2)不受磁場和振動的影響。測試開關大多安裝在強磁場和振動的地方，但光電開關很少受其影響，可以可靠使用。

(3)高分辨率。光沿直線傳播，波長短，分辨率高，適用于測試微小物體和高精度位置。

(4)測試對象廣泛。無論是金屬、玻璃、橡膠、木材、液體、氣體等。，幾乎所有的都可以測試。

(5)容易獲得規則的測試區域。光電開關使用透鏡等光學系統，容易聚光、漫射和折射。根據不同的測試對象和使用環境，可以適當選擇具有一定測試區域的產品。

(6)響應速度快。光電開關幾乎不包含機械動作，所以它可以獲得很高的測試速度。

(7)可以用光的特性來測試，可以做色碼、形狀特征選擇測試等。

MGK系列光電開關是現代微電子技術發展的產物，是HGK系列紅外光電開關的升級產品。與以前的光電開關相比，它有自己顯著的特點:

●具有自診斷和穩定的工作區域指示功能，能及時告知工作狀態是否可靠；

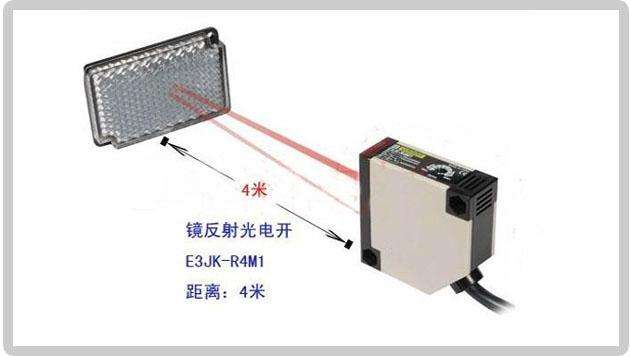

●對向、反射和鏡面光電開關具有防止相互干擾的功能，安裝方便。

●設置ES外部同步(外部診斷)控制終端，可以在運行前預先檢查光電開關是否工作正常。并且可以隨時接受計算機或可編程控制器的中斷或檢測指令，外部診斷和自診斷的適當結合可以使光電開關智能化；

響應速度低，高速光電開關響應速度可達0.1毫秒，每分鐘可檢測30萬次操作，可檢測高速運動的小物體；

●采用專用集成電路和先進的貼片表面貼裝技術，可靠性高。

●體積小(最小20×31×12毫米)，重量輕，安裝調試簡單，有短路保護。

光電開關的工作模式 廣義地說，有兩種“黑暗交流”和“光明交流”。所謂的“暗開”是指打開暗態，即當光線被物體阻擋時，光線的照度變暗或開關打開。相反，“亮著”意味著亮著。光電開關有兩種輸出形式，即常開(動態關斷)和常閉(動態關斷)。用戶可以根據實際需要選擇相應的工作模式。
