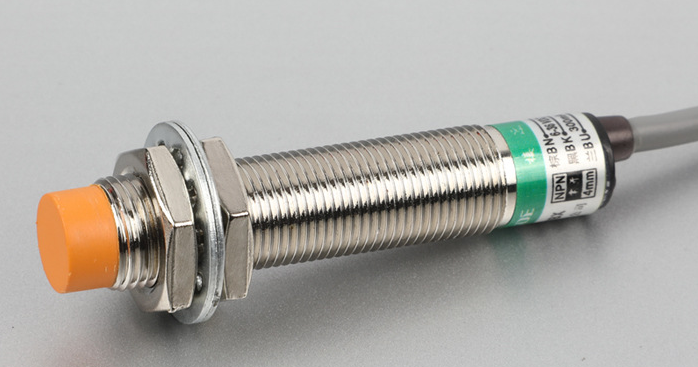

接近開關和繼電器的連接 連接前，確定接近開關所需的電壓，如果是三線系統，則確定是PNP還是NPN。接近開關分為兩線制、三線制和四線制。

雙線接近開關與繼電器串聯。也就是說，繼電器被連接到接近開關以向其供電。接近開關的另一端連接到繼電器，并連接到繼電器的線圈。繼電器的線圈沒有正極和負極。線圈的另一端連接到電源的負極。

三線接近開關的線路顏色通常為棕色、藍色和黑色。棕色是正極，藍色是負極，黑色是輸出端。NPN型接近開關在低電平有效。黑色輸出端連接到負載，負載的另一端連接到電源的正極。PNP接近開關在高電平有效。黑色輸出端連接到負載，負載的另一端連接到電源的負電極。

一般來說，棕色線路連接到電源的正極，黑色線路連接到負載。不同的是，負載的另一端用NPN型連接到正極，用PNP型連接到負極。

你可以這樣記住，字母n在字母p之前，所以字母n比字母p高。所以NPN連接到正極，PNP連接到負極。

接近開關的負載可以是信號燈、繼電器線圈或可編程邏輯控制器的數字量輸入模塊?？删幊踢壿嬁刂破鲾?shù)字量輸入模塊一般分為兩類:

1.公共輸入端是0V電源，電流從輸入模塊流出。此時應選擇NPN接近開關。

2.公共輸入端是電源的正極，電流流入模塊。此時應選擇PNP接近開關。

3.雖然線接近開關中還有一根線，但沒有剩余電流的干擾，工作更可靠。

接近開關驅動繼電器的接線方法原理非常簡單。

線路1和3的接近開關:一個是地線，一個是電源，另一個是輸出。

2.接近開關由NPN或PNP三極管輸出。當NPN類型有效時，它處于低水平。繼電器線連接在電源和輸出端之間。

3.當PNP類型有效時，它處于高電平，繼電器連接在接地線和輸出端子之間。

4、上述連接時接近開關動作繼電器吸合。

5和3跟隨線的接近開關也有反向輸出，輸出邏輯與上述相反。

6.還有4線接近開關。除了電源線的兩根外，另外兩根分別是正向輸出和反向輸出。

如何連接繼電器和三線接近開關 接近開關不同于雙線系統和三線系統。三線接近開關分為NPN型和PNP型，它們的接線是不同的。

雙線接近開關的連接相對簡單，并且接近開關可以在與負載串聯之后連接到電源。

三線接近開關接線:紅(棕)線接電源正極；藍線連接到電源的0V端；黃色(黑色)線是一個信號，應該連接到負載。負載的另一端連接如下:對于NPN接近開關，它應該連接到電源的正端；對于PNP接近開關，它應連接到電源的0V端子。

接近開關的負載可以是信號燈、繼電器線圈或可編程控制器plc的數字量輸入模塊。

應特別注意連接到可編程邏輯控制器數字輸入模塊的三線接近開關的類型選擇?？删幊踢壿嬁刂破鲾?shù)字量輸入模塊一般可分為兩種類型:一種類型具有0V電源的公共輸入端，電流從輸入模塊流出(日本模式)。在這種情況下，必須選擇NPN型接近開關。另一種類型的公共輸入端子是電源的正極端子。電流流入輸入模塊，即陷阱輸入(歐洲模式)。在這種情況下，必須選擇PNP接近開關。不要做出錯誤的選擇。

雙線接近開關受工作條件限制。當它接通時，開關本身會產生一定的電壓降，當它斷開時，會有一定量的剩余電流流過，選擇時應考慮到這一點。雖然三線接近開關還有一根線，但它不會受到殘余電流等不利因素的影響，工作更可靠。
