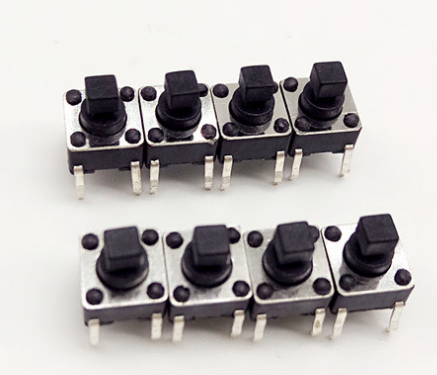

四腳觸摸開關在日常用品中一直被廣泛使用，占據了較大的比重。這里的四條腿指的是觸摸開關的四個引腳。四個引腳有兩組開關。按下可同時打開兩組開關，松開則意味著兩組開關同時打開。有人說這四個引腳牢牢地焊接在電路板上。事實上，這種理解沒有錯。

四腳觸摸開關的工作原理 首先，它由常開觸點和常閉觸點組成。在四腳觸摸開關中，常開觸點的功能是當壓力施加到常開觸點時，電路將接通。當這種壓力被消除時，原來的常閉觸點，也稱為斷開，被恢復。這種壓力是我們用手打開和關閉按鈕的動作。

第二，當壓力消除時，四腳觸摸開關將閉合。其四腳觸摸開關的內部結構依靠金屬?gòu)椘瑏肀Ｗo(hù)受力情況并實現開關。

三腳和四腳觸摸開關的原理與其結構有關。例如，在220伏交流電通過燈泡H和整流橋后，它變成DC脈動電壓，作為正向偏置電壓加到可控硅開關和電阻分支電路。

1.白天，當亮度大于一定程度時，光電二極管D呈現底阻狀態≤1Kω，關斷三極管V，發射極無電流輸出，單向晶閘管VS因無觸發電流而被阻斷。此時，流過燈泡h的電流≤2.2毫安，燈泡h不能發光。電阻R1和齊納二極管DW使三極管V的偏置電壓不超過6.8V，從而保護三極管。

2.晚上，當亮度小于一定程度時，光電二極管D呈現高電阻狀態≥100ω，使三極管V正向?qū)?，發射極電壓約為0.8V，晶閘管VS觸發導通，燈泡H發光。RP是一種亮度選擇元件，可在早上或晚上實現切換。

四、無論觸摸開關是什么樣的結構，四腳觸摸開關有四個共同的引腳。四腳觸摸開關相對于普通觸摸開關的優點是焊接牢固，每個人都可以使用四腳觸摸開關進行非常精確的調節和控制。

四腳觸摸開關中常用的封裝尺寸 2×4系列結構包括:貝貝開關/2×4×3.5

3×3系列:H=0.35/0.7/1.5/2.0

3×6系列:結構:3×6×2.5紅頭白頭。3×6×4.3和3×6×5引腳，貼片。帶括號。側壓。

3×4系列:小海龜有兩條腿，四條腿，中海龜有四條腿，大海龜。

5.2×5.2系列:結構包括:0.8小時無蓋、平蓋、銅頭、1.5、1.7、2.5、4.3小時塑料頭

4.5×4.5系列:H=3.8/4.3/5/6/7/8結構:一側有三條腿、引腳、貼片。

6×6系列:H = 2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5.5/6/6.5/7/8/9/12。結構是:補丁/別針/上支架/下支架/側兩條腿/長邊四條腿/一對腿/中間兩條腿/方頭/常閉/紅頭補丁。

12×12系列:H = 4.3/5/5.5/6/7/7.3/7.5/8.5/9/10/11/12/13/14，中間為貼片/針/方頭/飛頭/圓體結構
